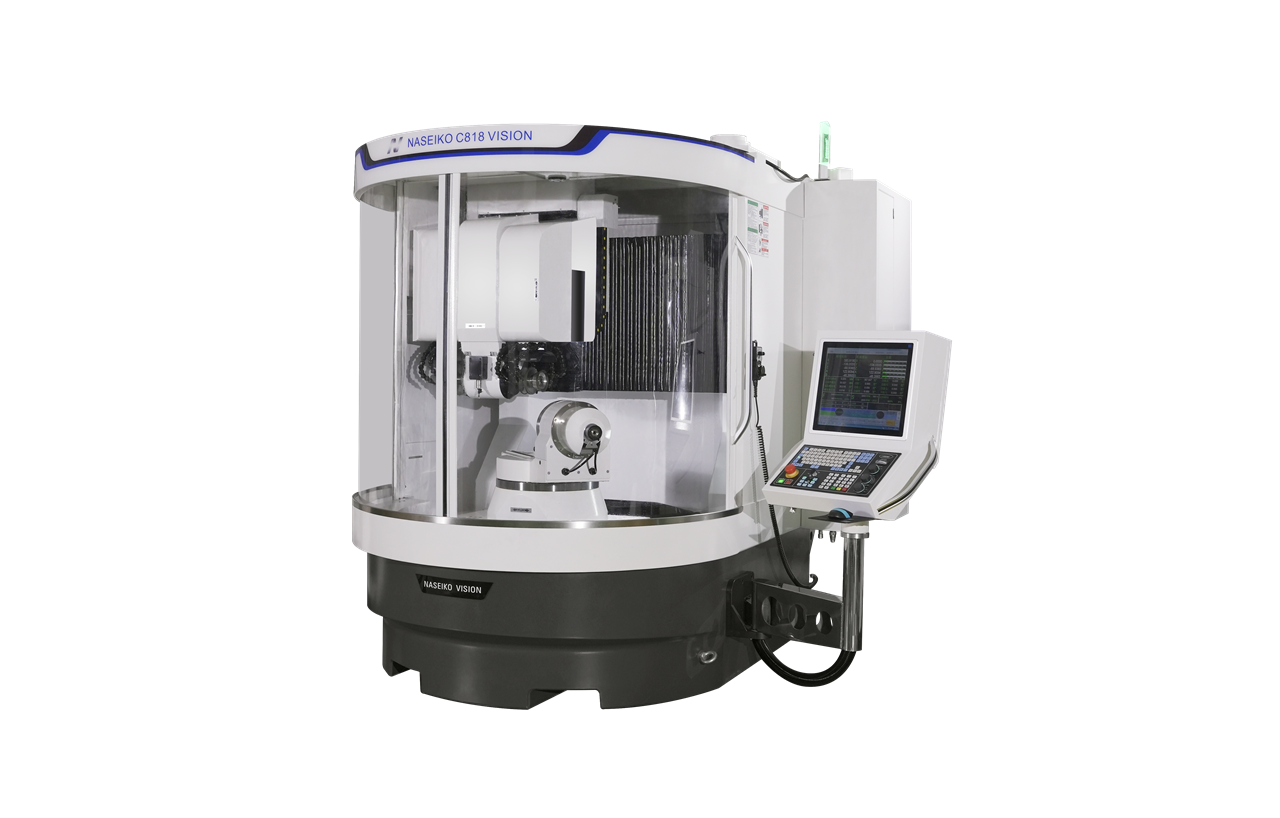

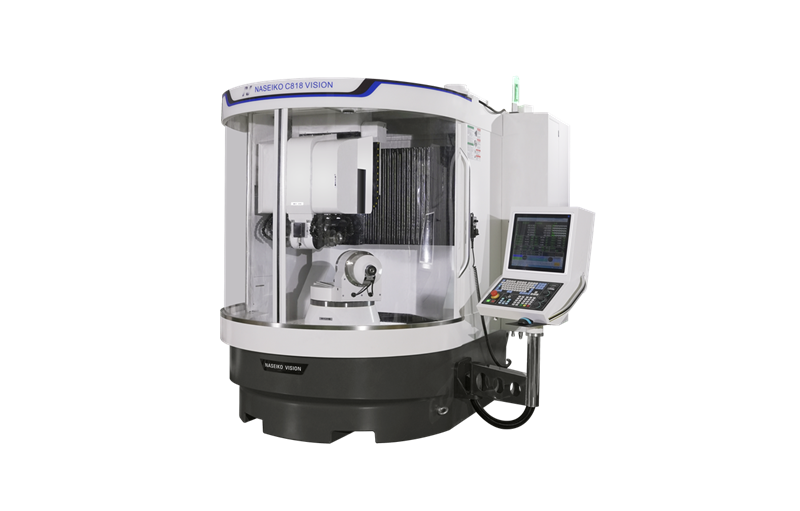

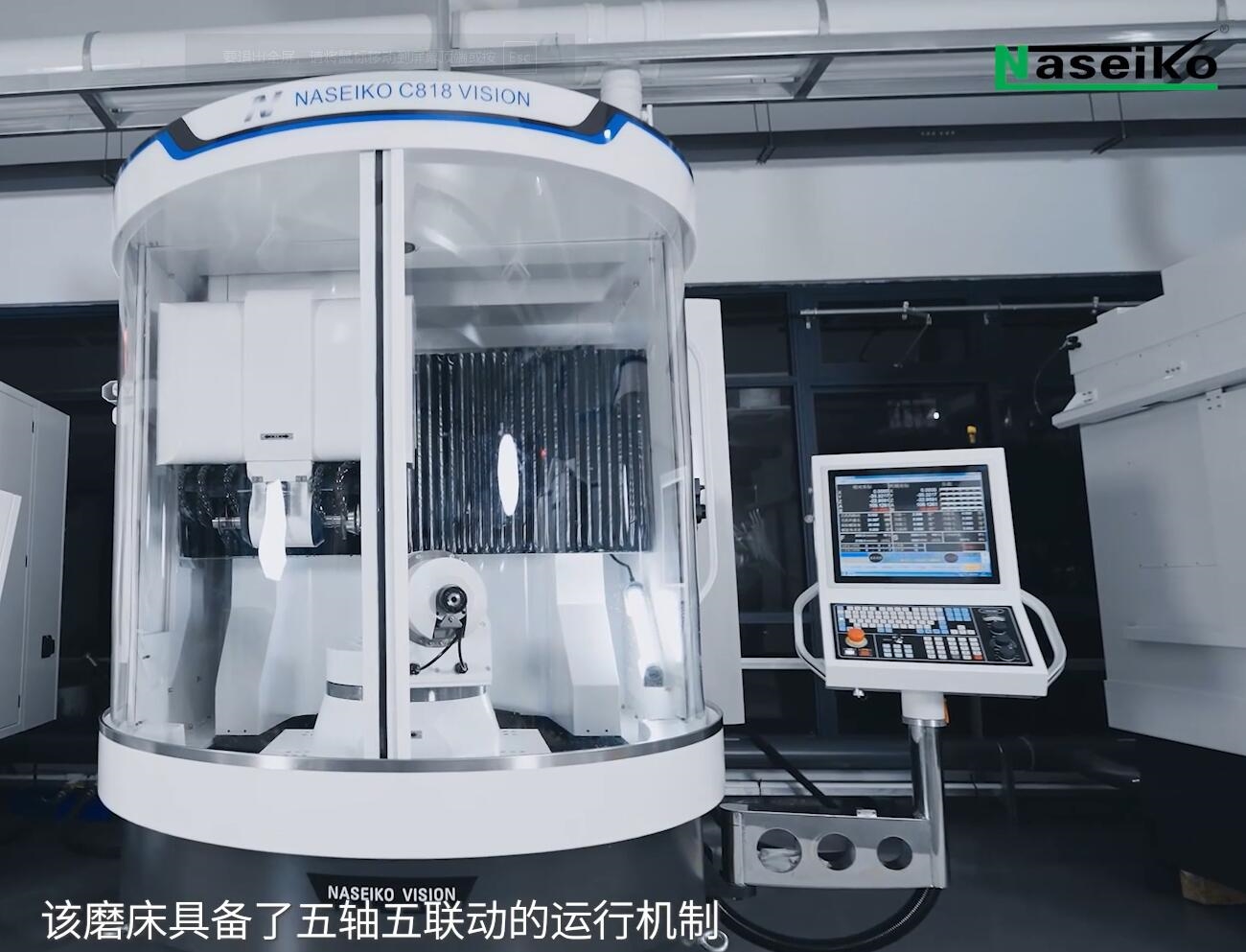

当前位置：首页 > 产品展示 > > 五轴五联动数控刀具磨床 > C818 VISION五轴数控刀具磨床
产品分类
Product Category相关文章
Related Articles详细介绍
| 品牌 | J9九游会/NASEIKO | 产地 | 国产 |
|---|---|---|---|
| 类型 | 数控 | 数控系统 | 新代/SYNTEC |
| 界面语言 | 中文 | 加工用途 | 刀具 |
| 销售区域 | 全国 |
一、C818 VISION五轴数控刀具磨床产品特点：
1、机床采用整体矿物铸造床身，日本进口伺服电机与丝杠导轨 ( 重型滚柱型 )、A、B 旋转轴大扭矩 DD 电机。

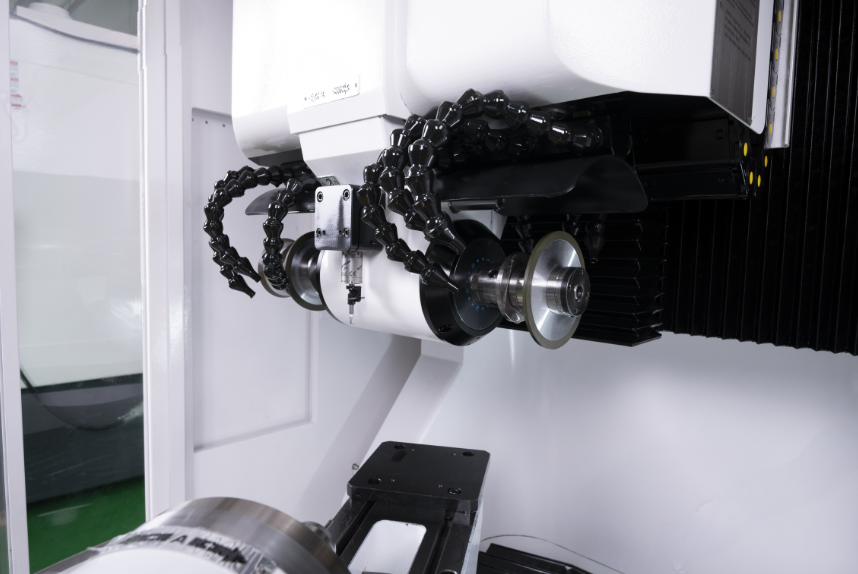

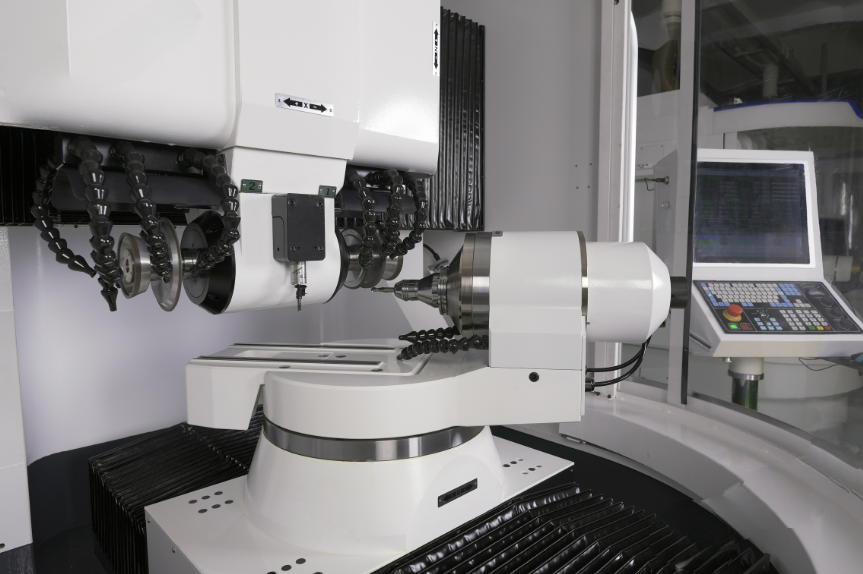

2、永磁恒扭矩主轴电机、双磨头结构、B 轴可360度旋转，适合各种非标刀具的加工生产。
3、根据德国5轴数控工具磨床的优秀理念及设计。
4、根据融合人员实际操作经验和现场指导交流而设计。
二、5轴数控刀具磨床主要配件：
1、数控系统 - SYNTEC中国台湾新代；
2、集中自动润滑站 - 胜祥；
3、线轨 - 日本 THK；
4、气动系统 ( 电磁阀、减压阀、空气过滤器等） - CHELIC；
5、探测头 - 英国雷尼绍 RENISHAW；
6、主轴 - 中国台湾品牌；
7、电路附件电器 - 施耐德 / 欧姆龙；
8、光栅尺 - 德国海德汉；
9、分度盘 - 中国台湾晟昌；
三、5轴数控刀具磨床技术参数：
| PROJECT | UNIT | C818(MINI) | C818(POWER) | C818(VISION) |
| 日本伺服电机驱动（绝对值）行程（X/Y/Z轴） | mm | 650/350/270 | 700 / 450 / 300
| 800/550/320 |
| 数控系统分辩率（X/Y/Z轴） | mm | 0.0001 | 0.0001 | 0.0001 |
| 编程和手轮进给最小分辩率（X/Y/Z轴） | mm | 0.0001 | 0.0001 | 0.0001 |
| THK丝杆（X/Y/Z轴） | - | BN-FN32-C3 | BN-FN32-C3 | BN-FN32-C3 |
| 重复定位精度（X/Y/Z轴） | mm | 0.003 | 0.003 | 0.003 |
| 导轨（X/Y/Z轴） | mm | MR35-G1 / MR35-G1 / MR35-G1 | SRG45-P / SRG35-P / SRG35-P | MR45-G1 / BM35-G1 / BM35-G1 |
| 工件旋转轴（A/B轴） | - | 旋转轴 | 旋转轴 | 旋转轴 |
| DD伺服驱动（A/B轴） | - | 直接驱动 | 直接驱动 | 直接驱动 |
| 旋转编码器（A/B轴） | - | 英国RENISHAW雷尼绍（RENISHAW, UK） | 英国RENISHAW雷尼绍（RENISHAW, UK） | 英国RENISHAW雷尼绍（RENISHAW, UK） |
| 分度精度（A/B轴） | - | 2角秒（0.0005度 | 2角秒（0.0005度 | 2角秒（0.0005度 |
| 额定转数（A/B轴） | rpm | 300 / 100 | 300 / 100 | 300 / 100 |
| 最高转数（A/B轴） | rpm | 400 / 150 | 400 / 150 | 400 / 150 |
| 数控系统分辩率（A/B轴） | degree | 0.0001 | 0.0001 | 0.0001 |
| 360度旋转、分度头本体（A/B轴） | - | 可安装肖柏林W25夹头座和BT50刀柄 | 可安装肖柏林W25夹头座和BT50刀柄 | 可安装肖柏林W25夹头座和BT50刀柄 |
| 快速移动（X/Y/Z轴） | m/min | 7.5 | 7.5 | 7.5 |
| 夹持最小工件直径 | mm | 3 | 3 | 3 |
| 夹持最大工件直径 | mm | 20 | 20 | 20 |
| 夹持最大工件长度 | mm | 200 | 200 | 200 |
| 磨削最小工件直径 | mm | 1 | 1 | 1 |
| 磨削最大工件直径 | mm | 12 | 12 | 12 |
| 磨削最大刃口长度 | mm | ≤120
| ≤180
| ≤180
|
| 最大工件重量 | kg | 5 | 5 | 5 |
| 直线分辨率 | mm | 0.0001 | 0.0001 | 0.0001 |
| 直线重复定位精度 | mm | 0.003 | 0.003 | 0.003 |
| 旋转分辨率 | mm | 0.0001 | 0.0001 | 0.0001 |
| 旋转重复定位精度 | degree | 0.001 | 0.001 | 0.001 |
| 主轴功率
| kw | 12-15kw永磁变频电机 | 22 kw kw永磁变频电机 | 30kw kw永磁变频电机 |
| 砂轮直径
| mm | 75-150
| 75-150
| 75-150
|
| 砂轮主轴转速
| rpm | 4000-8000
| 4000-8000
| 4000-8000
|
| 无级可调 | - | inverter | inverter | inverter |
| 机床重量 | kg | 4000 | 5000 | 6500 |
| 总功率 | kw | ≤22.5kw | ≤30kw | ≤45kw |
| 可选配直线电机升级至C828系列。 | ||||
